把一颗 GPU 拆开，你会看到十几片小芯片并排摆在一块板子上，再用极细的金属走线把它们连成一个完整系统。这块”板子”叫封装基板，过去二十年，它几乎全部由一种带玻璃纤维的有机材料做成，业内俗称 ABF。但当单颗芯片里要塞的小芯片数量逼近两位数、走线间距压到微米级、整块板的尺寸逼近一片 12 寸晶圆，ABF 的几个物理短板开始变成天花板。

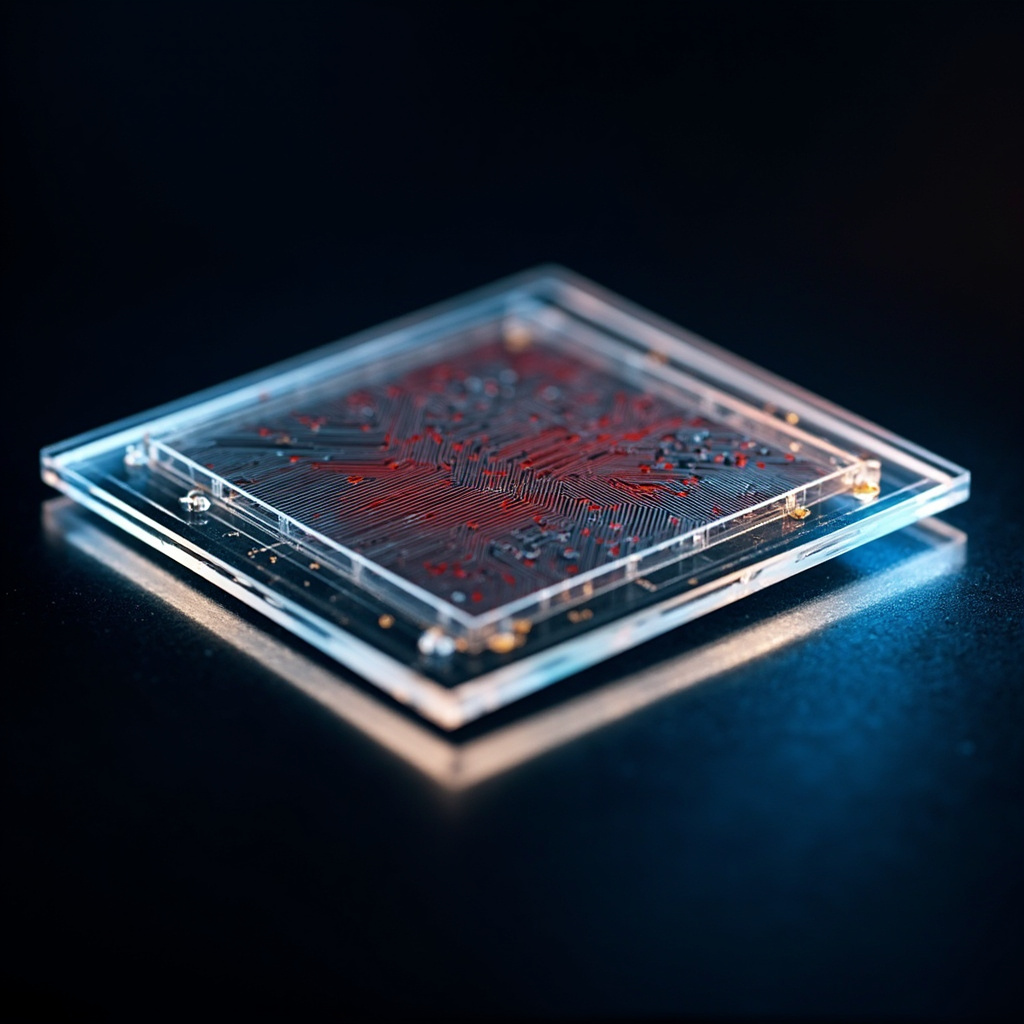

2026 年，几家头部代工厂和封装厂同时把玻璃基板推到了量产前夜。它并不是简单替换材料，而是一次封装结构上的拐点：板子本身更平、更硬、热膨胀系数更接近硅片、走线可以做得更细更整齐。这四个性质叠在一起，刚好对应了先进封装最头疼的四个问题。
为什么是现在：ABF 的物理天花板
有机基板的天花板不是某一天突然出现的，而是被一点点顶上去的。先是板子尺寸。12 寸晶圆级封装要做 100×100 毫米甚至更大的方形基板，ABF 在大尺寸下翘曲会显著增加，因为它的热膨胀系数和硅片差着几个数量级。每经历一次回流焊，板子都会微微弯一点，芯片越并排得多、累积的翘曲越大，到最后对位精度就开始不够。
然后是表面平整度。ABF 是用玻璃纤维布浸树脂再压合而成的，表面总有微米级的起伏，走线越细越受这个起伏影响。铜柱凸块的直径正在向 25 微米甚至 20 微米靠拢，一旦基板表面起伏超过几个微米，凸块就有可能接触不到位，造成虚焊。玻璃基板在这里的优势是结构上的：它本身就是一块均匀的玻璃，平整度天然落在亚微米量级。
第三个问题是介电损耗。在 28 GHz 以上的频段，ABF 的介电损耗明显上升，这对高频信号是个累赘。玻璃的介电常数更稳定、损耗角正切更低，同样的频率下衰减更小，工程师做高频走线时不用再为”这根线会吃掉多少 dB”反复折中。
玻璃基板的三个工程卡点
听起来像降维打击，但玻璃基板的量产之路并不平坦，至少有三道关要过。
第一道关是打孔。有机基板用激光烧、然后镀铜，孔径可以做到 50 微米以下。玻璃又硬又脆，传统的机械钻孔和激光烧都会在孔壁留下微裂纹，TGV（Through Glass Via，玻璃通孔）做到 100 微米以下良率会迅速塌掉。最近两三年行业把 TGV 的工艺路线收窄到几条：一种是先用激光诱导改质、再用化学蚀刻扩孔，另一种是用电火花辅助打孔。目标是做到孔径 30 到 50 微米、与 ABF 同代。这条路还没有完全跑通，是当前投入最密集的环节。
第二道关是金属化。孔打出来之后要在孔壁镀一层连续的铜，厚度通常几微米。玻璃不像树脂那样能和铜形成化学键合，铜层容易从孔壁剥落。解决办法是在镀铜前先在玻璃表面沉积一层几纳米厚的种子层，材料是钛、钽或者专门的玻璃-金属粘合剂；这一步的成本和良率都还在调，但 2026 年的进展已经让几家中试线把良率从早期的 60% 推到了 90% 以上。
第三道关是整板翘曲。玻璃本身热膨胀系数低是和硅片”匹配”的优势，但封装时要把玻璃基板和硅芯片一起加热到 250 度以上再冷却下来，如果玻璃、芯片、焊点三者的热膨胀系数不严格匹配，冷却过程中产生的应力会让整板翘曲或者芯片裂开。解决办法是精确控制玻璃成分配方，以及在板内加入应力缓冲结构。这件事在样品阶段很难发现，要到量产爬坡阶段才会以良率形式反弹出来。
谁在押注，节奏怎么排
2026 年的玩家大致分三类。一类是大型代工厂，把玻璃基板视为先进封装工艺的一部分向下延伸，希望在客户设计阶段就把玻璃基板纳入参考流程。另一类是专业封装厂，做玻璃基板的整板交付，瞄准小芯片和高频通信两个场景。还有一类是材料供应商，专注供应大尺寸超薄玻璃原片，原片厚度已经从 0.4 毫米压到 0.2 毫米甚至更薄，每减薄一层，翘曲和成本都跟着变。
节奏上，业内目前看到的共识是：先在数据中心 GPU 这种对性能极敏感、价格不极敏感的环节用起来，再逐步下放到高端网络芯片、汽车中央计算芯片、消费级 AI 加速卡。普通消费电子短期内还用不上，因为 ABF 的成熟度、成本和生态优势仍然巨大，玻璃基板要做的是”接住 ABF 接不住的那一段”。
对行业意味着什么
玻璃基板不只是材料替换，它把封装这门工艺的精度门槛抬高了一档。当基板表面足够平整、TGV 良率足够稳定、整板翘曲可控的时候，更多今天做不到的封装结构会出现，比如更高密度的硅桥接、更高层数的垂直互连、面积更大的芯粒阵列。换句话说，玻璃基板是后面所有更激进的封装方案的”地基”。
反过来看，对 ABF 供应商来说这也不是末日。玻璃基板在 2026 年到 2030 年的渗透率可能从不到 5% 爬到 15% 到 20%，主要吃下的是最高端的封装需求；ABF 仍然会主导绝大部分成熟封装市场，但增长重心会下移到汽车和工业这类对成本更敏感、对极致性能不那么敏感的领域。封装行业的分化，从基板这一层就开始了。
判断拐点成不成立的标志很简单：未来两到三年，看玻璃基板能不能在高端 GPU 上以可接受的良率爬到月产几十万颗的规模，并且把单板成本压到接近 ABF 同尺寸板的 1.5 到 2 倍。如果两件事都成立，那么基板材料这一层就完成了代际切换，封装行业的下一站竞争才会真正开始。
